特長：

SCE220型傳遞力矩約為SCE200型1.5~2倍。
內外徑尺寸同SCE200型。
自動對心功能

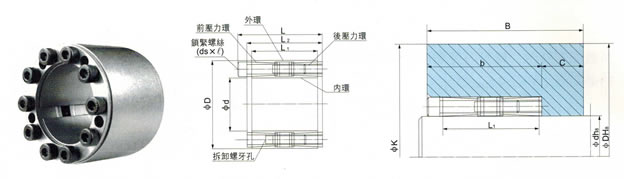

尺寸、性能

sce220 產品規格
規格	L 2 mm	L 1 mm	L mm	可傳遞力矩		面壓力		鎖緊螺絲			拆卸螺牙孔數	輪殻材料Ố 0.2 與外徑ΦK之最小值(mm)						重量 kg	J x10 ^-5 Kg.m ²
規格				可傳遞力矩		面壓力		鎖緊螺絲				150※	200※	250※	300※	350※	400※
SCE220 d x D mm				扭力 (M) N • m	推力 (F) KN	軸 (P S ) MPa	孔 (P B ) Mpa	個數 (N)	尺寸 (ds X l )	扭力 (Ms) N.m		FC250	FC350 SS400 SC410 S200.N	FCD400 SS490 SC480 S200.N	FCD450 S35C-N	FCD500 S45C-N	FCD600 S55C-N
45x75	64	56	72	3100	137	162	97	8	M8x50	40	4	113	102	96	92	89	87	1.42	136
48x80	64	56	72	3310	137	152	91	8	M8x50	40	4	118	106	100	97	94	92	1.62	176
50x80	64	56	72	3440	137	146	91	8	M8x50	40	4	118	106	100	97	94	92	1.54	171
55x85	64	56	72	3790	137	132	86	8	M8x50	40	4	122	111	105	102	99	97	1.65	213
60x90	64	56	72	5170	172	152	101	10	M8x50	40	5	139	124	116	111	108	105	1.78	260
65x95	64	56	72	5600	172	140	96	10	M8x50	40	5	143	128	121	116	113	110	1.89	314
70x110	78	70	88	9660	276	167	106	10	M10x65	80	5	173	153	143	137	133	130	3.46	736
75x115	78	70	88	10300	276	155	102	10	M10x65	80	5	178	158	148	142	138	135	3.65	861
80x120	78	70	88	13200	330	175	117	12	M10x65	80	6	201	174	161	153	148	144	3.84	1000
85x125	78	70	88	14000	330	165	112	12	M10x65	80	6	205	179	166	158	153	149	4.04	1154
90x130	78	70	88	14900	330	155	108	12	M10x65	80	6	207	182	170	162	157	154	4.23	1323
95x135	78	70	88	15700	330	147	104	12	M10x65	80	6	211	187	175	167	162	158	4.42	1508
100x145	100	90	112	24100	482	159	110	12	M12x80	140	6	234	205	191	182	176	172.	6.80	2635
110x155	100	90	112	26500	482	144	102	12	M12x80	140	6	240	213	199	191	185	181	7.35	3320
120x165	100	90	112	33800	563	154	112	14	M12x80	140	7	268	235	218	208	201	196	7.90	4113
130x180	116	104	130	42300	650	143	103	12	M14x90	220	6	279	248	232	222	216	211	11.1	6832
140x190	116	104	130	53200	760	155	114	14	M14x90	220	7	311	272	252	240	232	226	11.8	8215
150x200	116	104	130	65200	868	165	124	16	M14x90	220	8	347	297	273	259	249	242	11.5	9778
160x210	116	104	130	69500	868	155	118	16	M14x90	220	8	351	305	281	268	258	252	13.3	11530
170x225	146	134	162	87400	1028	134	101	14	M16x110	340	7	346	308	289	277	268	263	19.6	19440
180x235	146	134	162	105700	1174	144	110	16	M16x110	340	8	381	334	310	296	286	279	20.6	22510
190x250	146	134	162	111600	1174	137	104	16	M16x110	340	8	390	346	323	309	300	293	23.8	29290
200 x260	146	134	162	117500	1174	130	100	16	M16x110	340	8	398	355	333	319	310	303	24.9	33420

*輪殻内徑表面受面壓（PB)時的必要最小外徑ΦK.(B≥2xL1,b≥L,C≥d/2)

*傳遞扭力與推力為最大值。 *輪瞉外徑最小值。 ΦK不含安全係數
