SCD

輪殻的材質，以彈性系數206000(MPa)為一基準

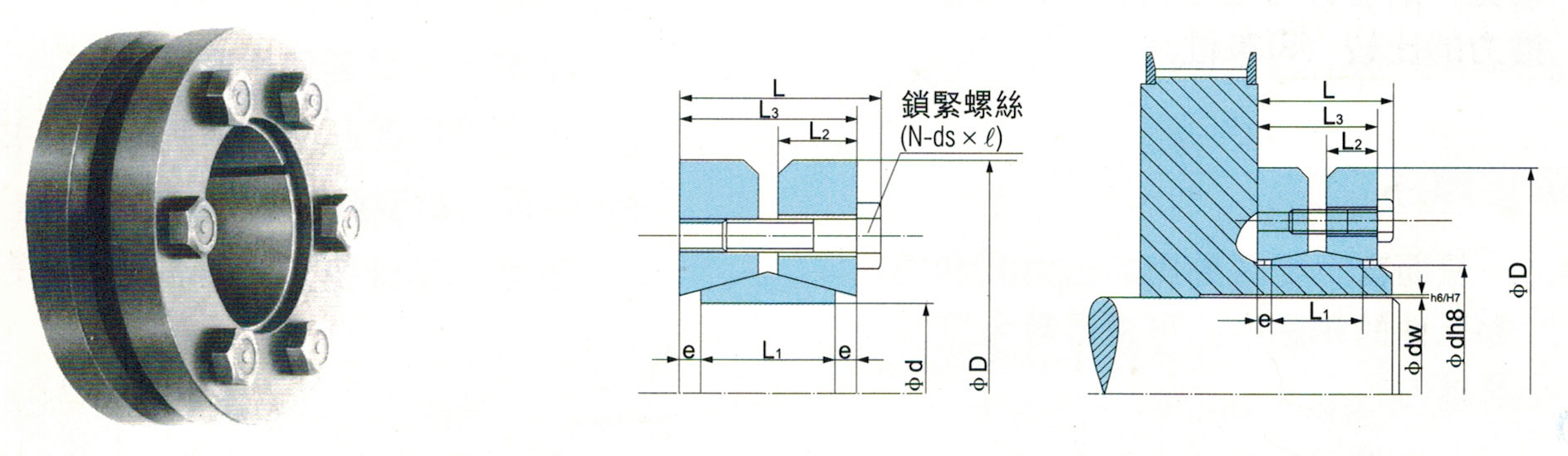

尺寸、性能

scd 產品規格
規格	dw mm	d mm	D mm	L mm	L 3 mm	L 2 mm	L 1 mm	e mm	可傳遞力矩		面壓力 (P) MPa	鎖緊螺絲			重量 kg
SCD	dw mm	d mm	D mm	L mm	L 3 mm	L 2 mm	L 1 mm	e mm	扭力 (M) N • m	推力 (F) KN	面壓力 (P) MPa	個數 (N)	尺寸 (ds X l )	扭力 (Ms) N.m	重量 kg
20	14	20	45	21	17.5	7	12	2.75	100	14.3	177	5	M5x15	4	0.15
	15								110	14.7
	16								120	15.0
24	19	24	50	25	21.5	9	14	3.75	175	18.0	149	6	M5x20	4	0.20
	20								185	18.5
	21								195	18.9
30	24	30	60	25	21.5	9	16	2.75	220	18.1	104	6	M5x20	4	0.31
	25								235	18.5
	26								245	18.8
36	28	36	72	27.5	23.5	10	18	2.75	530	37.8	162	5	M6x20	12	0.49
	30								580	38.6
	31								600	38.7
44	34	44	80	29.5	25.5	11	20	2.75	900	52.9	166	7	M6x20	12	0.63
	35								930	53.1
	36								970	53.8
50	38	50	90	31.5	27.5	12	22	2.75	1150	60.5	152	8	M6x22	12	0.85
	40								1220	61.0
	42								1300	61.9
55	42	55	100	34.5	30.5	13	23	3.75	1270	60.4	132	8	M6x25	12	1.13
	45								1380	61.3
	48								1490	62.0
62	48	62	110	34.5	30.5	13	23	3.75	1800	75.0	147	10	M6x25	12	1.35
	50								1900	76.0
	52								2000	76.9
68	50	68	115	34.5	30.5	13	23	3.75	1850	74.0	134	10	M6x25	12	1.42
	55								2100	76.3
	60								2300	76.6
75	55	75	138	38	32.5	14	25	3.75	2650	96.3	144	7	M8x30	30	2.4
	60								2950	98.3
	65								3250	100
80	60	80	145	38	32.5	14	25	3.75	2900	96.6	135	7	M8x30	30	2.6
	65								3200	98.4
	70								3500	100
85	65	85	150	43.5	38	16.5	30	4	4550	140	151	10	M8x35	30	3.5
	70								4980	142
	75								5400	144
90	65	90	155	44.5	39	17	30	4.5	4450	136	143	10	M8x35	30	3.4
	70								4900	140
	75								5300	141
100	70	100	170	49.5	44	19	34	5	5700	162	136	12	M8x35	30	4.4
	75								6250	166
	80								6750	168

*傳遞扭力與推力為最大值。
